YQBJ系列液压起拨道机型号：YQBJ-250×110型液压起拨道机、YQBJ-300×125型高行程液压起拨道机、YQBJ-300×200型液压起拨道机
YQBJ-250×110型液压起拨道机
YQBJ-250×110型液压起拨道机广泛适用于新建线路、既有线路的起拨道作业，也可组成机群用于提速道岔换铺作业中道岔的平起平落及落地后与线路对接时拨道作业，是替代压机作业的理想设备，无论是线路的起拨道作业还是提速道岔换铺作业中都突显了安全、高效、省时、省力的特点。
适用范围：该机具是铁路工务大修、中修及一般线路养护的专用起道、拨道设备，同时具备起道、拨道双重功能。作业时，可进行起道、拨道交叉作业，一机两用。适用于43kg/m~75kg/m钢轨线路及道岔区域的起道、拨道作业。
液压起拨道机技术参数
基本技术参数
动 力： HONDA GX390汽油机
功 率： 9.5kW
燃 油 消 耗 率： 310g/kW.h
润 滑 油 容 量： 1.12L
最 大 起 道 力： 125×2kN
最 大 拨 道 力： ≥110kN
一次最大起道高度： 800-950mm
一次最大拨道横移量：≥150mm
工 作 压 力 ： 15-16Mpa
工 作 流 量 ： 23L/min
手 压 泵 流 量： 75mL/一次往复
外 形 尺 寸 ： 1820mm×850mm×1490mm
单机重量(含液压油) : 495kg

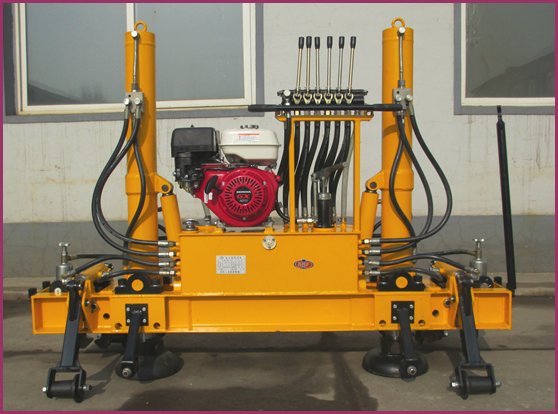

YQBJ-300×125型高行程液压起拨道机
※适用范围：该机具是铁路工务大修、中修及一般线路养护的专用起道、拨道设备，同时具备起道、拨道双重功能。作业时，可进行起道、拨道交叉作业，一机两用。适用于43kg/m~75kg/m钢轨线路及道岔区域的起道、拨道作业，也可用于进行道岔铺换作业中的，整组道岔起道、拨道换铺施工作业。
※技术性能
1、发动机功6.6kw(本田GX390）
2、系统工作压力 19MPa
3、最大起道力 150×2 kN
4、起道量 ≮800mm
5、最大拨道力 125 kN
6、拨道量 ≮200mm/次
7、外形尺寸 1860×950×1510（mm）
8、整机重量 575kg

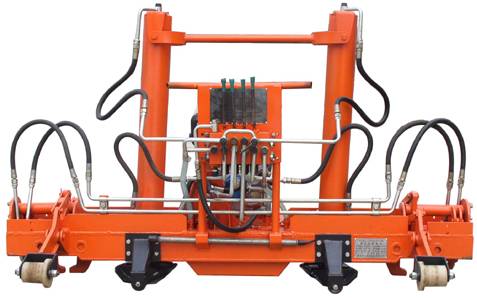

YQBJ-300×200型液压起拨道机
一、特点：
YQBJ-300×200型液压起拨道机，是铁路线路大、中修及道床维护的起道、拨道专用设备，适用于43㎏/m～75㎏/m钢轨线路起道、拨道作业，即能抬高又能调整轨道水平作业。具有工作效率高，操作简单、轻便，减轻体力劳动，安全可靠、适用范围广等特点。
二、技术参数：
1、最大起道力： 单缸150kN
双缸150kN×2
2、升降缸行程： 800mm±5mm
3、最大拨道力： 200kN
4、最大拨道量： 160mm
5、系统工作压力： 20MPa
6、发动机功率： 9.5kW
7、整机质量： 410㎏
液压起拨道机的主要特点
液压起拨道机既是线路起拨道的理想机械设备也是CPH-1型道岔换铺机组的主要成员，其主要特点——安全可靠、坚固耐用、操纵简便、机动灵活。
①.安全可靠：本机采用了凸凹槽防脱防滑及安全销夹轨装置，夹轨安全可靠，只要严格按安全操作规程执行，无论何时何种状态起吊道岔时决不脱钩。起道油缸设有液压锁，即便油管崩裂起吊道岔也不会自行下落；
②.坚固耐用：机架、夹轨钳及起道油缸是受力的主要构件，机架采用优质足尺型钢经专业焊接技工焊接而成焊缝饱满不开裂，夹轨钳采用优质钢材经整体模锻而成齿部经调质处理不变形，油缸筒是壁厚10.5mm的25#无缝管，活塞杆选用45#优质碳素钢经调质处理足以承受超载50%而不变形；
③.操纵简便：用手动液压换向阀操纵各油缸，换向准确、动作简单，经短期培训便可掌握；
④.灵活机动：机器本身安装有走行轮、下道轮并配有两长两短下道管可以方便完成沿轨道钢轨推移与横向移动并在两起道油缸的配合下完成垂直升降，即机器本身可以在上下、左右、前后三个方向自由移动。
液压起拨道机使用注意事项
1.使用前应检查油箱内液压油是否足量；有无漏油；空载上下摇动手柄观察油缸有无跳动和爬行现象；观察油缸内是否有气体；回油阀工作是否正常；各紧固件有无松动。无任何异状时方可作业。
2.摇动手柄起道时，在开始无负荷或低负荷的情况下，扳动手柄幅度可大些，以提高工作效率。当起道重量较大时，扳动手柄的幅度不宜过大，避免损坏泵芯及泵壳。
3.本起道器起道作业时安装在内外侧均不侵入界限，但作业中遇到列车通过，起道机和操作工人要同时撤离线路。在紧急情况下来不及撤离起道机时，也必须拧松回油阀。确保行车安全。
4.起道完毕后，逆时针拧松回油卸荷阀，在钢轨自重作用下，液压油通过回油阀被压回油箱。取出起道器，用脚踩踏油缸，达到全部复位。
